AutoCADで、ハッチングの一部を頂点の削除で消す

この記事を読むのにかかる時間：約 2 分

切り取り（TR）で切れないハッチングを、頂点を消して縮めるやり方です。

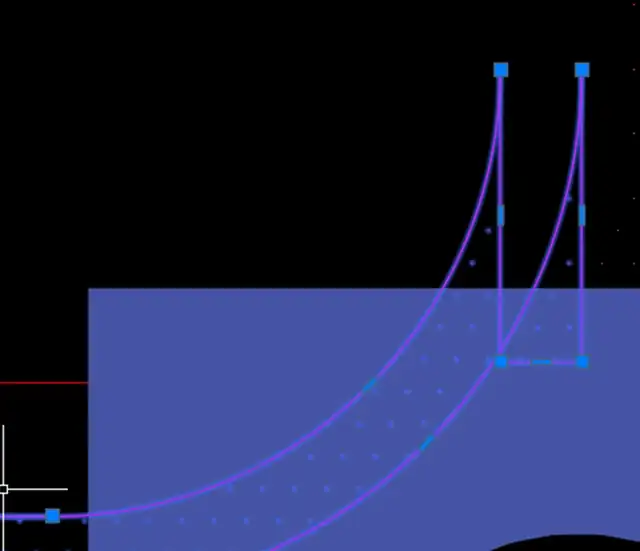

手順1　ハッチングを選ぶ

ハッチングを1回クリックします。角に青い四角（グリップ）が出ます。

手順2　消したい部分の角に、マウスを重ねる

クリックせずに、少し待ちます。メニューが出ます。

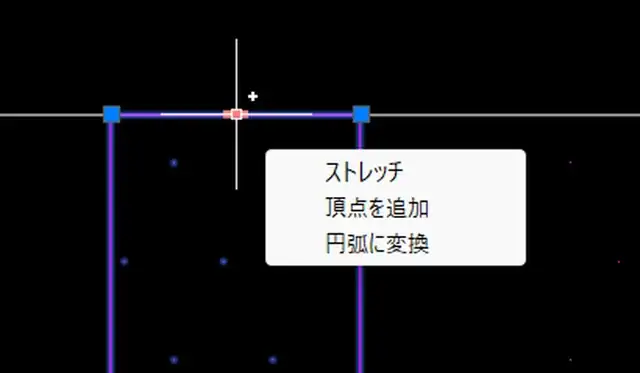

辺のまん中の細長いグリップでは、「頂点を削除」は出ません。角のグリップを使います。

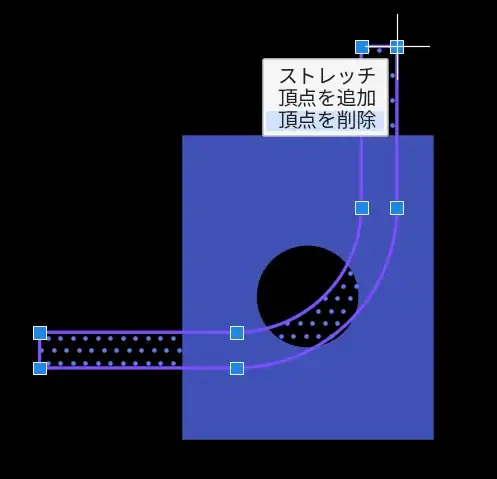

手順3　「頂点を削除」を選ぶ

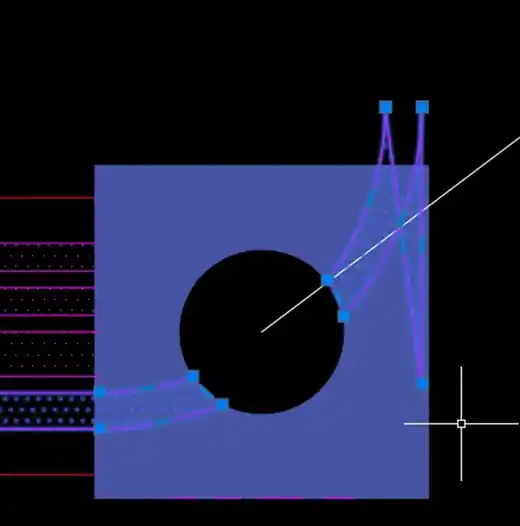

角が一つ消えて、形が変わります。

手順4　消したい部分の角を、全部消す

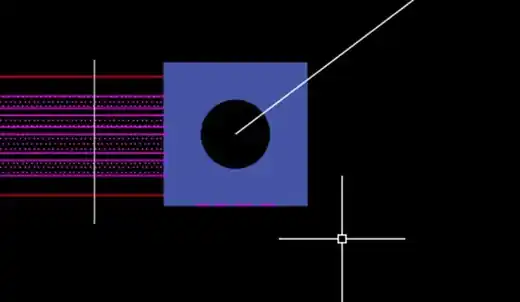

手順2と手順3をくり返します。残したい部分の角だけになれば、終わりです。

形がおかしくなったら、Ctrl＋Z で一つ前に戻せます。
